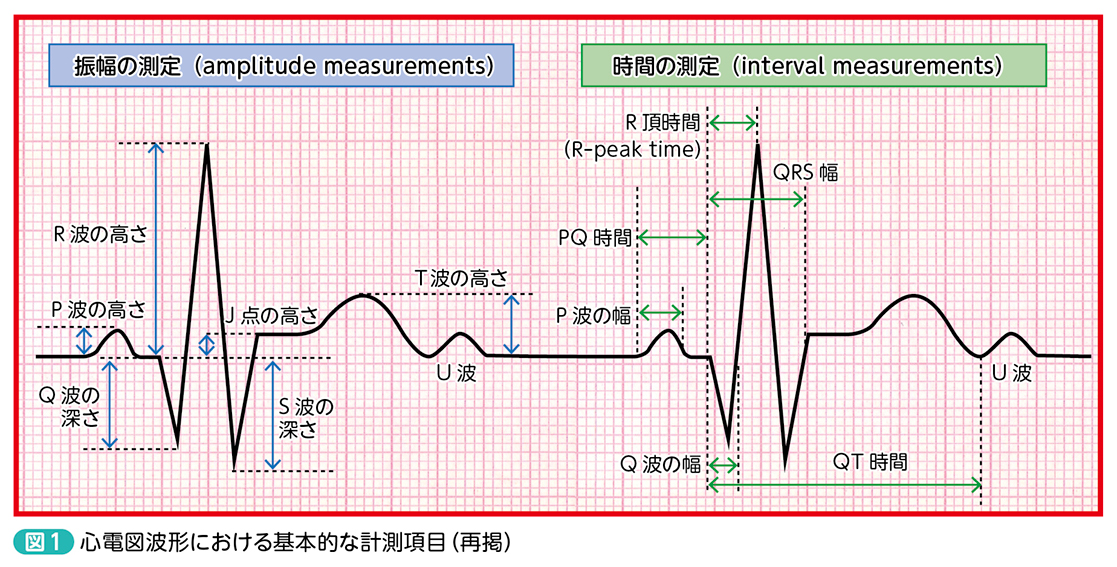

皆さん，ご機嫌いかがですか。前回に引き続き，心電図における波形の基本的な計測について扱います。「超・基本」ですが，100回を超えても，やはり心電図ではキホンが大切なんです。前回は基礎的なルールから話をはじめて，PR（PQ）間隔までを解説しました。今回は，QRS波に話を移したいと思います。
▶Q波に関する計測
QRS波と言いますと，何を表すのでしたか？ そう，心室の興奮収縮ですよね。なんとなく1つの波ととらえがちですが，英語ではQRS complexと言い，“complex”とは「複合体」という意味ですよね。ですから，QRS波を「Q波」「R波」，そして「S波」という3つに分解して説明したいと思います。
まずは，Q波についてです。実は，『Dr.ヒロの学び直し！心電図塾』ではいまだ取り上げていないテーマなんです。1番はじめのR波よりも先に「陰性波」がある場合に「Q波」と呼ぶ，というのが定義です。なんだか回りくどい言い方に感じるのはボクだけでしょうか…。もう少し簡便に言います。QRS波のはじまりが陰性波なら「Q波」，これでどうですか？正常な心電図でも，「Q波」は認められますが＊1，ここでは“異常”な場合を考えます。
「異常Q波」と見なすための条件はいくつかありますが，代表的なものは次の2つです。
・幅：≧30ms（0.03秒）…（1）
・深さ：≧1mm（0.1mV）…（2）
そう。つまり，「Q波は幅と深さを測る」，これです。
