2024年度に入って2回目は，心周期と心電図の関係の【後編】になります。一見，心電図と関係なさそうな気がしますが，繰り返される心臓各所のダイナミックな動きが，心電図波形とどのように対応するのかを理解することは非常に大切です。
加えて，せっかくですので，心電図波形の基本パーツの名称や意味についても，解説しましょう。
▶前回の復習～心周期の流れ

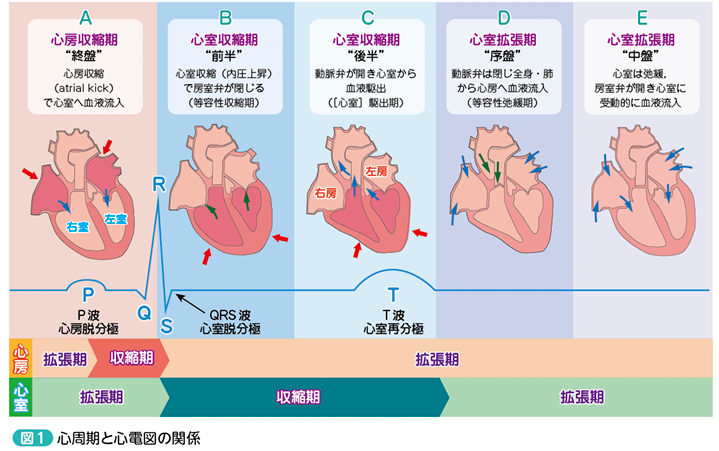

心周期に心電図を重ねる形で示してみました（図1）。前回とは別の図ですが，心周期の概略（拡張期3ステップ，収縮期2ステップ）も綺麗に示されており，復習しがてら話を進めましょう。
